Cas d'usage du driver API (import-context-graph)¶
La documentation de référence du programme import-context-graph est accessible par ce lien.
Ce cas d'usage décrit une organisation de services et de composants répartis sur 3 niveaux.
Le schéma ci-après présente ces niveaux :
Information
Les composants décrits dans cette organisation n'ont pas de lien avec les entités de type composant de Canopsis.
Ils représentent ici un ensemble de Serveurs applicatifs.
Les imports sont lancés via une ligne de commande qu'il vous faut adapter à votre configuration.
Voici un exemple pour les serveurs d'applications.
sh
docker run \
-e EXTERNAL_API_USERNAME='[testuser]' \
-e EXTERNAL_API_PASSWORD='[testpassword]' \
-e CPS_MONGO_URL='mongodb://cpsmongo:canopsis@mongodb:27017/canopsis' \
-e CPS_AMQP_URL='amqp://cpsrabbit:canopsis@rabbitmq:5672/canopsis' \
-e CPS_POSTGRES_URL='postgresql://cpspostgres:canopsis@timescaledb:5432/canopsis' \
--network=canopsis-pro_default -it --rm -v \
"${PWD}/import-serveursapplications.yml:/opt/canopsis/share/config/import-context-graph/api.yml" \
docker.canopsis.net/docker/pro/import-context-graph:'23.04.1'
Import des Serveurs d'applications¶
API¶
Réponse de l'API
json
{
"took": 1724,
"timed_out": false,
"_shards": {
"total": 1,
"successful": 1,
"skipped": 0,
"failed": 0
},
"hits": {
"total": {
"value": 3,
"relation": "eq"
},
"hits": [
{
"_id": "Doc-ServeurAPP1",
"_source": {
"id": "Doc-ServeurAPP1",
"desc": "Serveur Application1",
"type": "WEBSERVICE",
"env" : "Production",
"codeComposant" : "Doc-Composant1"
}
},
{
"_id": "Doc-ServeurAPP2",
"_source": {
"id": "Doc-ServeurAPP2",
"desc": "Serveur Application2",
"type": "WEBSERVICE",
"env" : "Production",
"codeComposant" : "Doc-Composant1"
}
},
{
"_id": "Doc-ServeurAPP3",
"_source": {
"id": "Doc-ServeurAPP3",
"desc": "Serveur Application3",
"type": "WEBSERVICE",
"env" : "Production",
"codeComposant" : "Doc-Composant2"
}
}
]
}
}
Mapping¶
La configuration suivante de mapping est utilisée :
yaml
mapping:
path: hits.hits
is_map: false
component:
name:
type: copy
value: _id
description:
type: template
field: _source.desc
value: '{{uppercase .Field}}'
category:
type: set
value: ServeurApplication
infos:
codeComposant:
value:
type: template
field: _source.codeComposant
value: '{{uppercase .Field}}'
description: Code composant
env:
value:
type: copy
value: _source.env
description: Environnement
Résultats¶

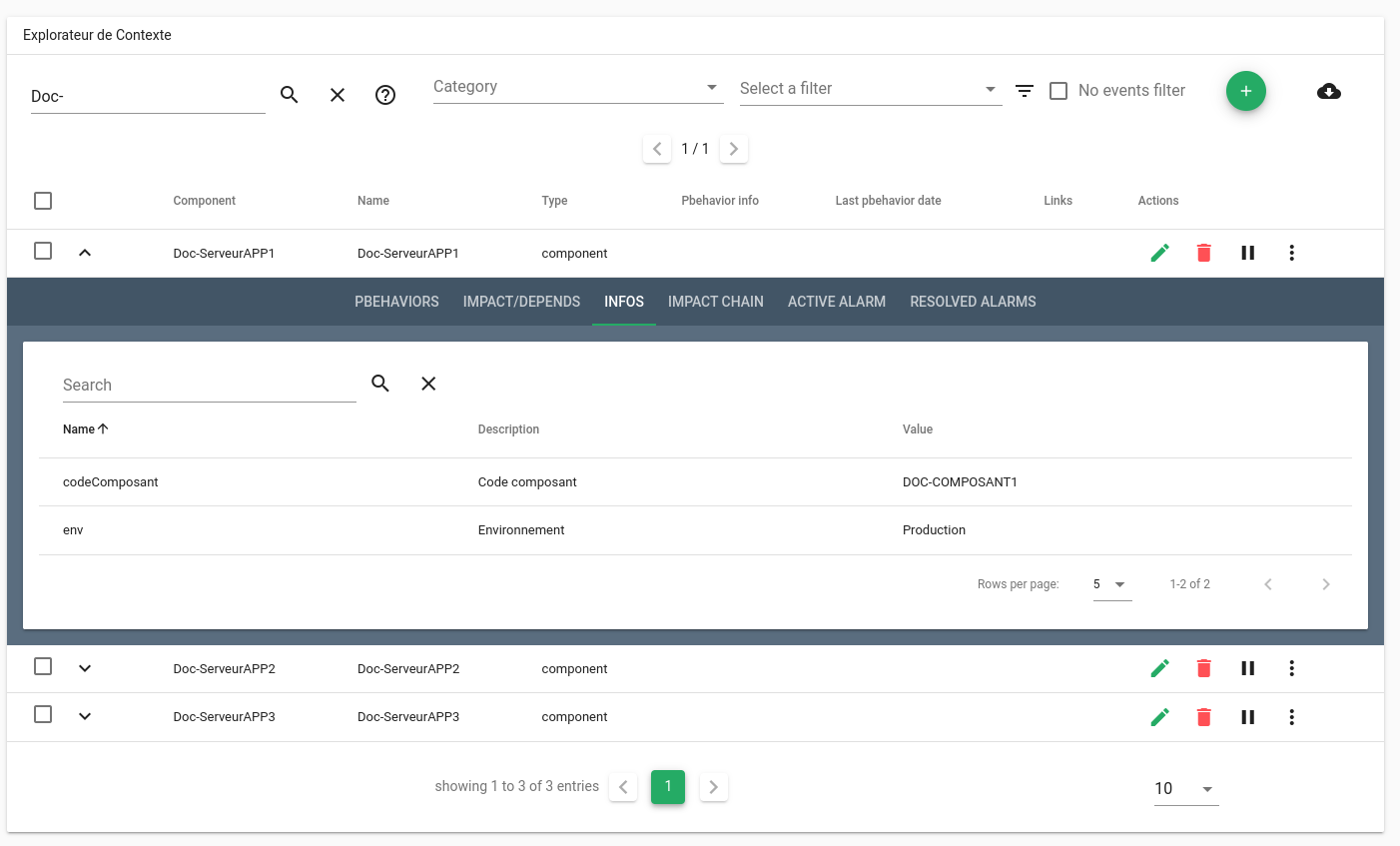

Une fois l'import exécuté, vous retrouvez les Serveurs d'applications dans l'explorateur de contexte de Canopsis.
Import des Composants¶
API¶
Réponse de l'API
json
{
"took": 43,
"timed_out": false,
"_shards": {
"total": 1,
"successful": 1,
"skipped": 0,
"failed": 0
},
"hits": {
"total": {
"value": 3,
"relation": "eq"
},
"hits": [
{
"_id": "Doc-Composant1",
"_source": {
"codeComposant": "Doc-Composant1",
"env": "Production",
"desc" : "Composant 1",
"applications": [
"Doc-APP1"
]
}
},
{
"_id": "Doc-Composant2",
"_source": {
"codeComposant": "Doc-Composant2",
"env": "Production",
"desc" : "Composant 2",
"applications": [
"Doc-APP1"
]
}
},
{
"_id": "Doc-Composant3",
"_source": {
"codeComposant": "Doc-Composant3",
"env": "Production",
"desc" : "Composant 3",
"applications": [
"Doc-APP2"
]
}
}
]
}
}
Mapping¶
La configuration suivante de mapping est utilisée :
yaml
mapping:
path: hits.hits
is_map: false
service:
name:
type: template
field: _id
value: '{{uppercase .Field}}'
description:
type: template
field: _source.desc
value: '{{uppercase .Field}}'
category:
type: set
value: Composant
pattern:
cond: eq
field: infos.codeComposant
field_type: string
value:
type: template
field: _source.codeComposant
value: '{{uppercase .Field}}'
infos:
env:
value:
type: copy
value: _source.env
description: Environnement
applications:
value:
type: copy
value: _source.applications
description: Liste des applications
Résultats¶

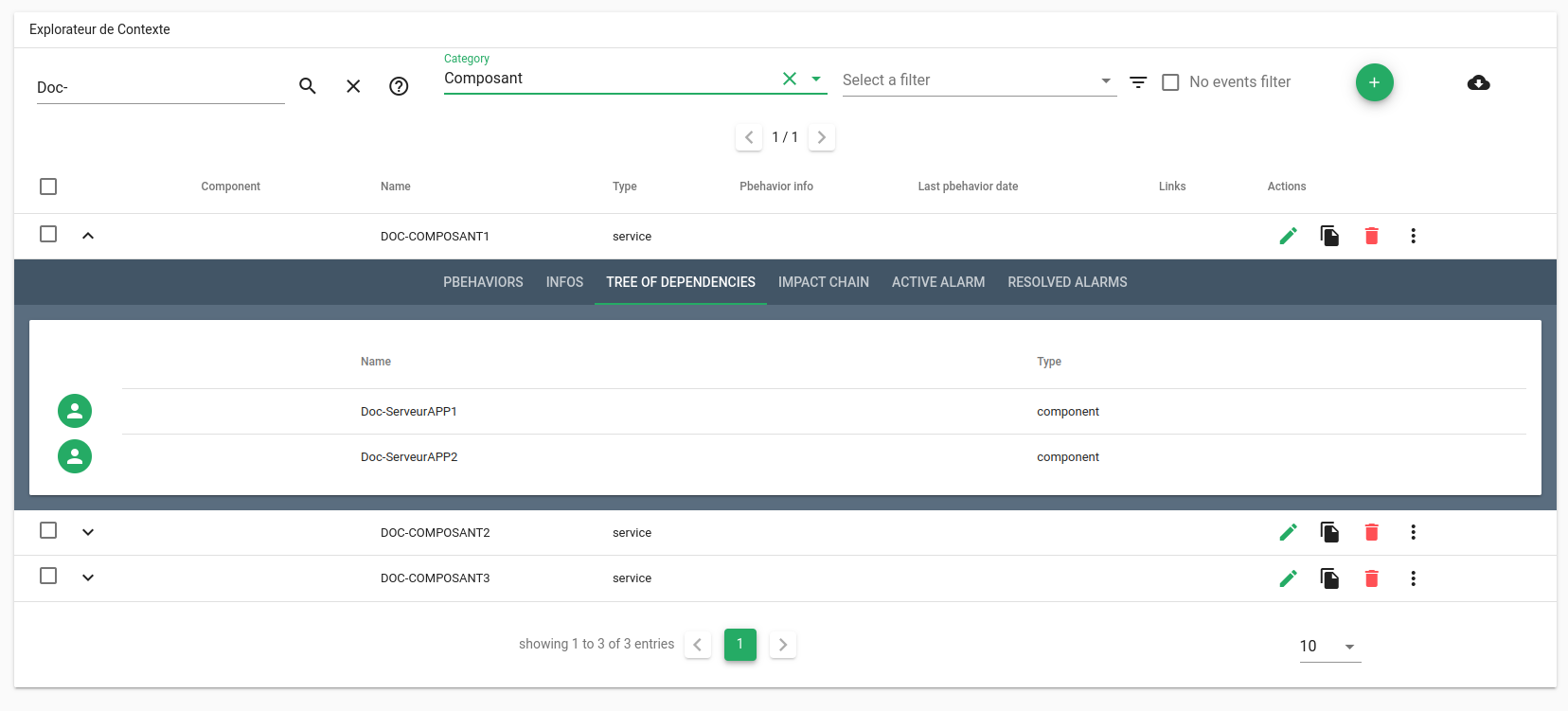

Une fois l'import exécuté, vous retrouvez les Composants dans l'explorateur de contexte de Canopsis.
Import des Applications¶
API¶
Réponse de l'API
json
{
"took": 23,
"timed_out": false,
"_shards": {
"total": 1,
"successful": 1,
"skipped": 0,
"failed": 0
},
"hits": {
"total": {
"value": 3,
"relation": "eq"
},
"hits": [
{
"_id": "Doc-APP1",
"_source": {
"codeApplication": "Doc-APP1",
"env": "Production",
"desc" : "Application 1"
}
},
{
"_id": "Doc-APP2",
"_source": {
"codeApplication": "Doc-APP2",
"env": "Production",
"desc" : "Application 2"
}
},
{
"_id": "Doc-APP3",
"_source": {
"codeApplication": "Doc-APP3",
"env": "Production",
"desc" : "Application 3"
}
}
]
}
}
Mapping¶
La configuration suivante de mapping est utilisée :
yaml
mapping:
path: hits.hits
is_map: false
service:
name:
type: template
field: _id
value: '{{.Field}}'
description:
type: template
field: _source.desc
value: '{{uppercase .Field}}'
category:
type: set
value: Application
pattern:
cond: has_one_of
field: infos.applications
field_type: string_array
value:
type: copy
value: _source.codeApplication
infos:
env:
value:
type: copy
value: _source.env
description: Environnement
Résultats¶

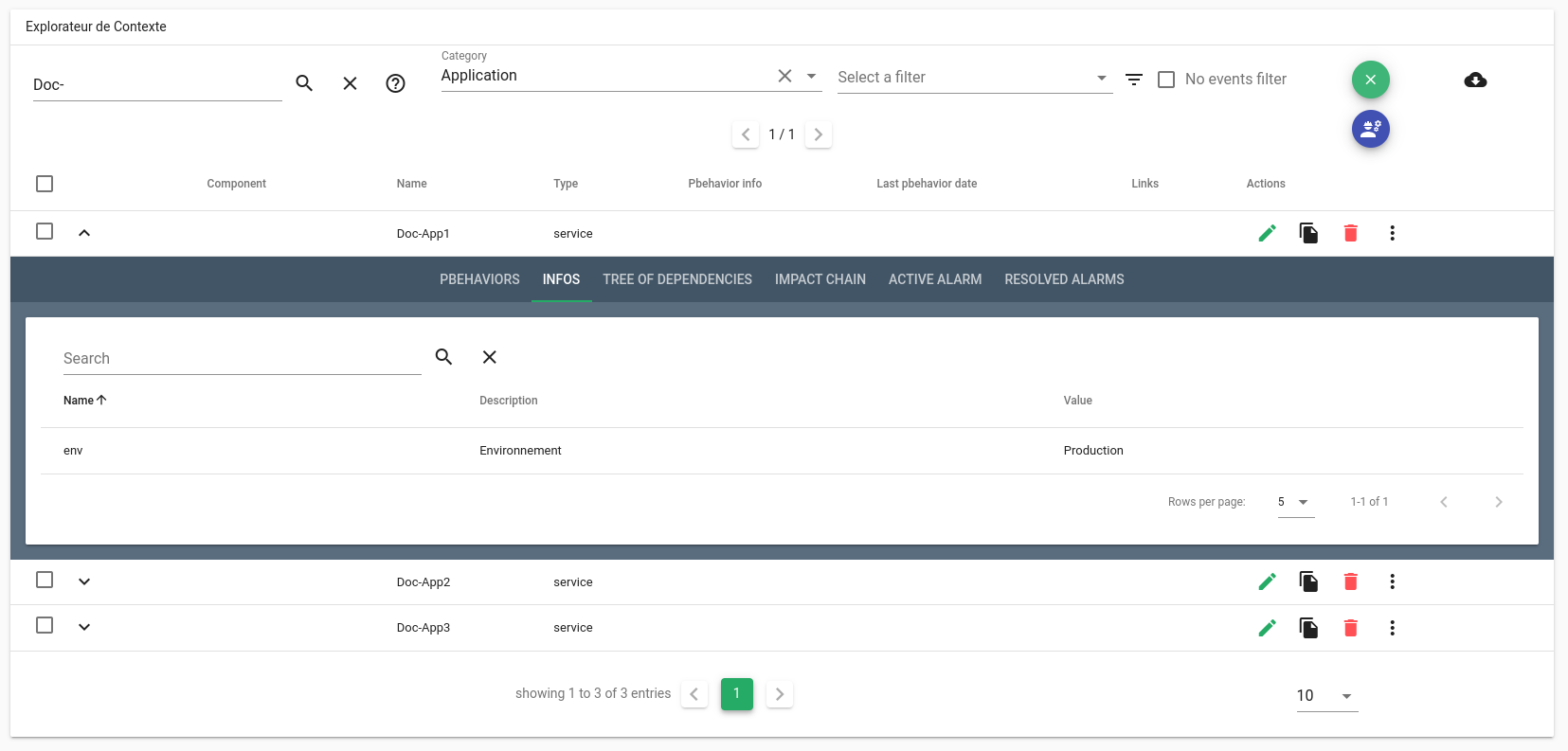

Une fois l'import exécuté, vous retrouvez les Applications dans l'explorateur de contexte de Canopsis.
Exploitation de cette organisation¶
Arbre de dépendances¶

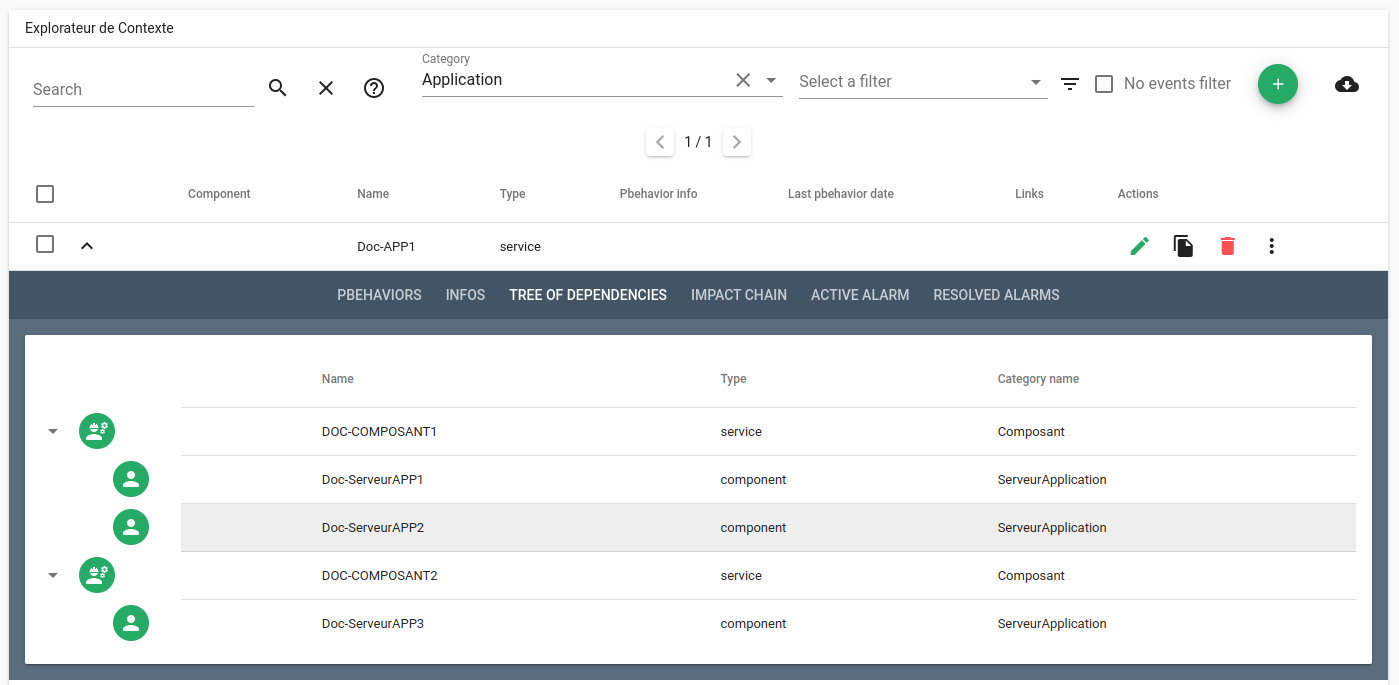

Vous pouvez visualiser l'arbre de dépendances de l'application Doc-APP1 en vous rendant dans l'explorateur de contexte.
Vous constatez alors que Doc-APP1 dépend de DOC-COMPOSANT1 et DOC-COMPOSANT2 eux mêmes dépendants de Doc-ServeurAPP1, Doc-ServeurAPP2, et Doc-ServeurAPP3.

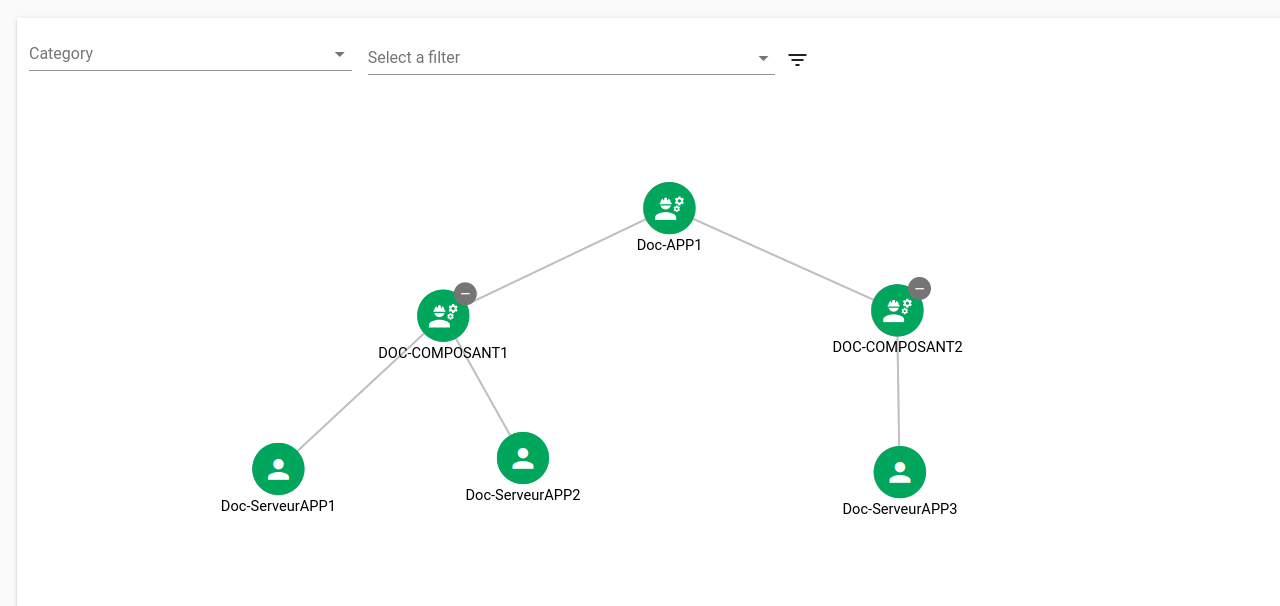

Vous pour également utiliser le widget Cartographie pour visualiser cet arbre :
Bac à alarmes¶
Si une alarme est émise sur une dépendance alors vous pourrez observer dans un bac à alarmes les conséquences.
sh
curl -H "Content-Type: application/json" -X POST -u root:root -d '{
"connector" : "doc-connector",
"connector_name" : "doc",
"event_type" : "check",
"source_type" : "component",
"component" : "Doc-ServeurAPP1",
"state" : 2,
"output" : "Instance KO|cpu=80%"
}' 'http://localhost:8082/api/v4/event'
L'alarme émise à eu un impact sur le composant Doc-COMPOSANT1 qui lui-même a eu un impact sur l'application Doc-APP1.

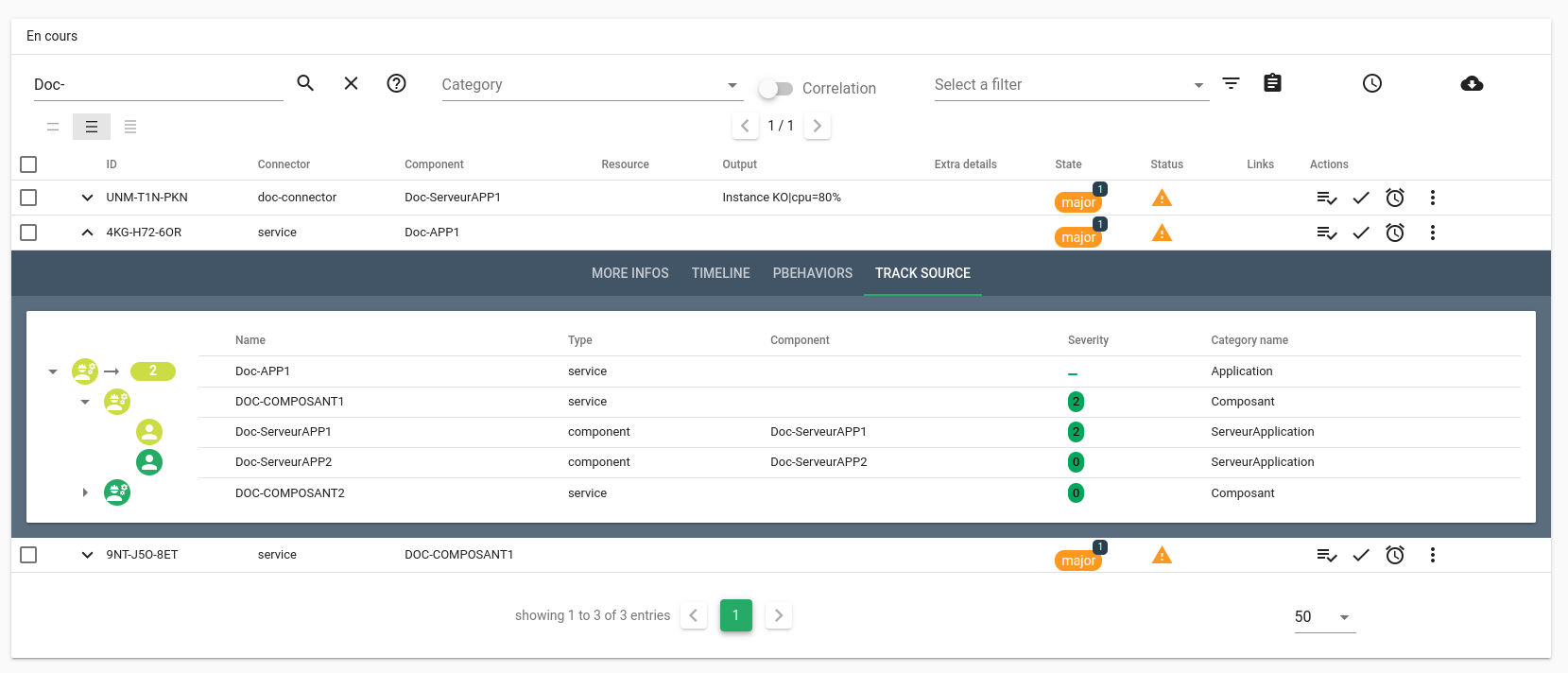

L'arbre de dépendance est visible dans la colonne TRACK SOURCE des alarmes de services.

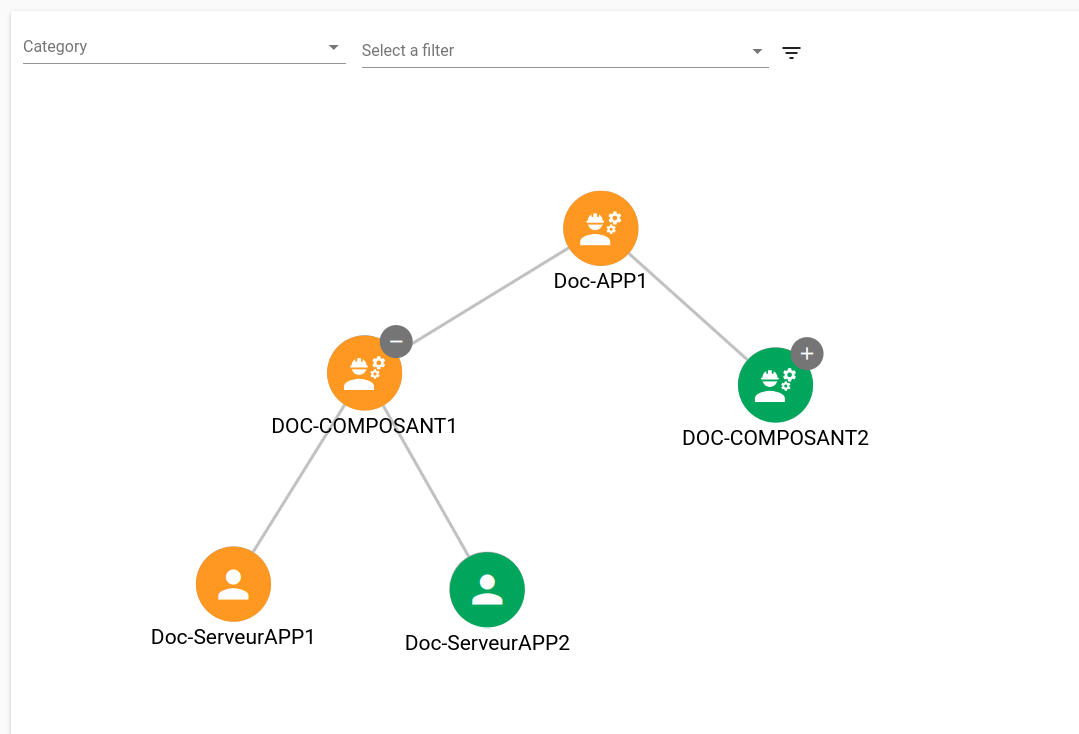

Par ailleurs, la cartographie est elle aussi mise à jour en conséquence
